INDUSTRIAL POWER SUPPLY MDR-40-12 12V 40W 3.33A MEANWELL

เป็นพาวเวอร์ซัพพลายแบบ DIN Rail Type ที่ออกแบบมาสำหรับงานควบคุมอุตสาหกรรมและระบบอัตโนมัติ ใช้แรงดันขาเข้าได้ทั้ง AC 85–264V หรือ DC 120–370V ให้แรงดันขาออกคงที่ 12V 3.33A กำลังรวม 40W โครงสร้างกะทัดรัด น้ำหนักเบา ระบายความร้อนได้ดี ติดตั้งง่ายบนราง DIN มาตรฐาน เหมาะสำหรับตู้ควบคุมไฟฟ้า เครื่องจักรอุตสาหกรรม ระบบ CCTV ระบบควบคุมอาคาร และระบบสื่อสารต่าง ๆ

ดาวน์โหลดข้อมูลไฟล์ Datasheet

แนะนำวิธีการใช้งาน
1.การติดตั้ง:

• ติดตั้งพาวเวอร์ซัพพลาย บนราง DIN มาตรฐาน (TS-35/7.5 หรือ TS-35/15) ภายในตู้ควบคุมหรือแผงไฟฟ้า โดยให้มีช่องระบายอากาศรอบตัวเครื่องอย่างน้อย 2–3 ซม. เพื่อให้อากาศถ่ายเทสะดวก
• ตรวจสอบให้แน่ใจว่ามีการยึดแน่นหนา ไม่หลวม เพื่อป้องกันการสั่นสะเทือนระหว่างการทำงาน

2.การเชื่อมต่อไฟฟ้า:

• ต่อสายไฟ Input (L/N) จากแหล่งจ่ายไฟ AC 220V หรือ DC 120–370V เข้ากับขั้วอินพุตของเครื่อง
• ต่อสายไฟ Output (+V/-V) ไปยังอุปกรณ์โหลด เช่น กล้องวงจรปิด, ระบบควบคุม, หรืออุปกรณ์อิเล็กทรอนิกส์อื่น ๆ ที่ต้องการไฟ DC 12V
• ตรวจสอบขั้วต่อให้ถูกต้อง หลีกเลี่ยงการกลับขั้วหรือช็อตระหว่างขั้วบวกและลบ

3.การทดสอบก่อนใช้งาน:

• เปิดแหล่งจ่ายไฟหลัก และตรวจสอบแรงดันเอาต์พุตด้วยมัลติมิเตอร์ว่ามีค่าใกล้เคียง 12 VDC
• ตรวจสอบว่าอุปกรณ์ที่ต่ออยู่ทำงานตามปกติ ไม่มีอาการร้อนหรือผิดปกติ

4.การดูแลรักษา:

• ควรตรวจสอบความสะอาดของช่องระบายอากาศเป็นระยะ เพื่อให้ระบายความร้อนได้ดี
• หลีกเลี่ยงการใช้งานในพื้นที่มีความชื้นสูง ฝุ่นมาก หรืออุณหภูมิเกินค่าที่กำหนด
• ปิดแหล่งจ่ายไฟก่อนถอดหรือเปลี่ยนการเชื่อมต่อทุกครั้งเพื่อความปลอดภัย

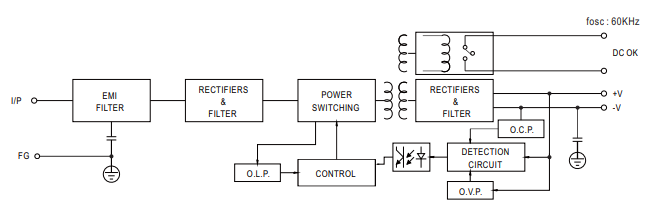

Diagram (แผนภาพการเชื่อมต่อ)

ข้อดีและประโยชน์ในการใช้งาน

• คุณภาพระดับอุตสาหกรรม: ผลิตโดยแบรนด์ MEAN WELL ที่ได้รับการยอมรับทั่วโลกด้านแหล่งจ่ายไฟคุณภาพสูง มั่นใจในความเสถียรและอายุการใช้งานยาวนาน
• แรงดันไฟคงที่: จ่ายไฟ 12VDC 3.33A ได้อย่างสม่ำเสมอ เหมาะกับอุปกรณ์อิเล็กทรอนิกส์ที่ต้องการไฟนิ่ง เช่น กล้องวงจรปิด, เราเตอร์, คอนโทรลเลอร์ หรือระบบ IoT
• ติดตั้งง่าย: ออกแบบให้ ติดบนราง DIN ได้โดยตรง ไม่ต้องใช้อุปกรณ์เสริม ช่วยประหยัดพื้นที่ภายในตู้ควบคุม
• โครงสร้างกะทัดรัด น้ำหนักเบา: เหมาะสำหรับตู้ควบคุมขนาดเล็ก หรือระบบที่ต้องการความเรียบร้อย
• ระบบป้องกันครบวงจร (Protection): มีวงจรป้องกัน Short Circuit, Overload, Over Voltage ช่วยลดความเสี่ยงในการเกิดความเสียหายต่ออุปกรณ์ปลายทาง
• ประหยัดพลังงาน: ด้วยประสิทธิภาพสูงถึงประมาณ 84% ช่วยลดการสูญเสียพลังงานและความร้อนสะสม
• รองรับอุณหภูมิกว้าง: ทำงานได้ตั้งแต่ -20°C ถึง +70°C เหมาะสำหรับสภาพแวดล้อมอุตสาหกรรมจริง

ข้อควรระวังในการใช้งาน

• ห้ามใช้งานในพื้นที่ที่มี ความชื้นสูง ฝุ่น หรือไอเคมี เพราะอาจทำให้วงจรภายในเสียหาย
• ควรต่อสายดิน (Ground) อย่างถูกต้องเพื่อป้องกันไฟฟ้ารั่วและเพิ่มความปลอดภัย
• อย่าให้แรงดันขาออกเกินค่าที่กำหนด (12V) หรือโหลดเกิน 3.33A เพราะอาจทำให้วงจรป้องกันตัดการทำงาน
• ห้ามเปิดฝาครอบหรือซ่อมแซมด้วยตนเอง ควรให้ช่างผู้เชี่ยวชาญดำเนินการเท่านั้น
• ปิดแหล่งจ่ายไฟทุกครั้งก่อนทำการติดตั้ง ถอดเปลี่ยน หรือบำรุงรักษา

อุปกรณ์ที่จะได้รับ
1) Power Supply MEAN WELL รุ่น MDR-40-12 จำนวน 1 ชิ้น
