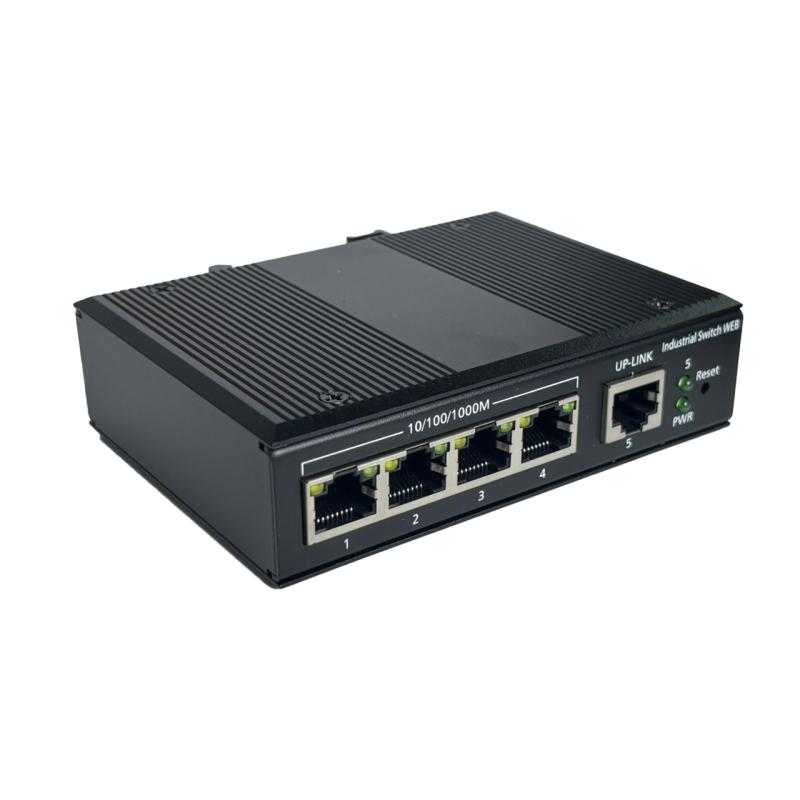

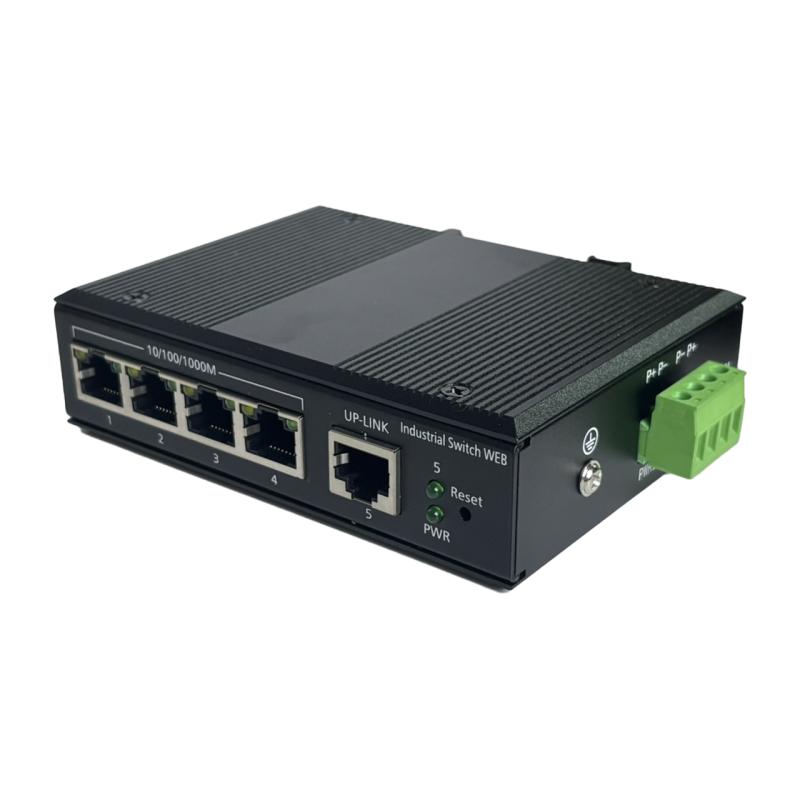

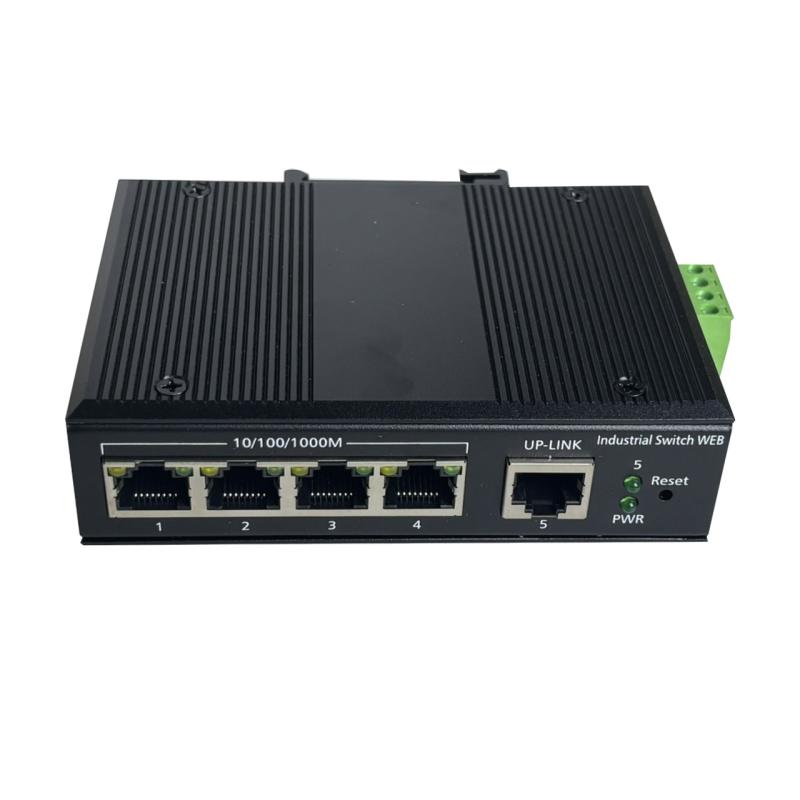

Gigabit Industrial Smart Web Management Switch 4 Port LAN+ 1 Uplink 10/100/1000M VLAN/QoS/RSTP DIN Rail (With Power Adapter DC 12V)

เป็นสวิตช์อุตสาหกรรมแบบ Managed Switch ระดับ Layer 2 ที่ออกแบบมาสำหรับงานระบบเครือข่ายในโรงงานอุตสาหกรรม ระบบ CCTV, ระบบ Automation และงาน IoT โดยรองรับการจัดการผ่าน Web Management ใช้งานง่าย พร้อมฟังก์ชันสำคัญอย่าง VLAN, QoS, RSTP และระบบ Intelligent Network Management ช่วยให้บริหารจัดการเครือข่ายได้อย่างมีประสิทธิภาพและเสถียรยิ่งขึ้น

ดาวน์โหลดข้อมูลไฟล์ Datasheet



แนะนำวิธีการใช้งาน
1) การติดตั้งอุปกรณ์

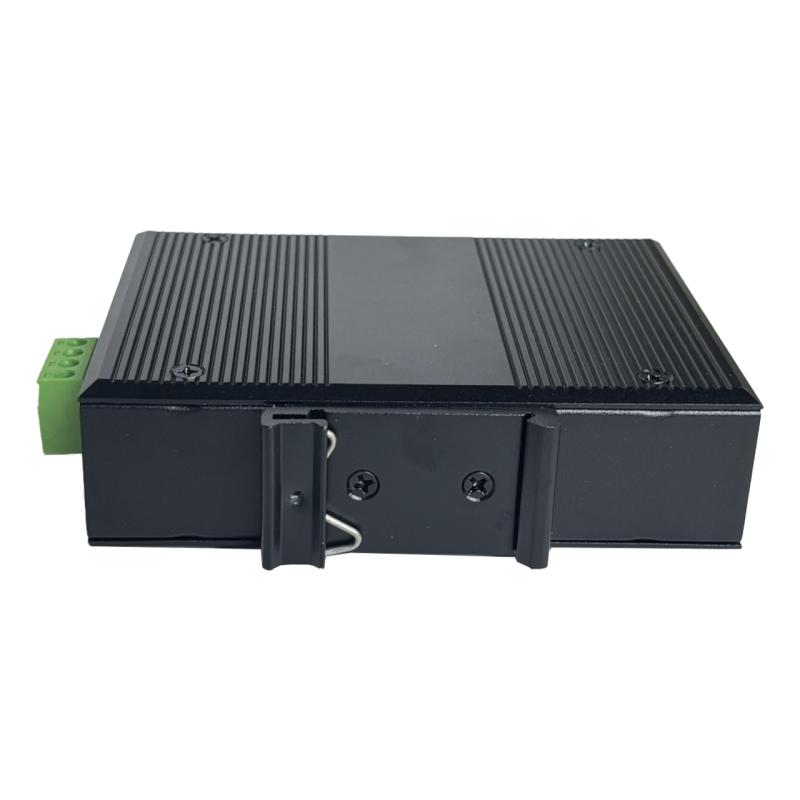

-ติดตั้งสวิตช์บนราง DIN Rail หรือยึดกับผนังในตู้ควบคุม
-ตรวจสอบให้แน่ใจว่ามีการระบายอากาศที่เหมาะสม
-หลีกเลี่ยงการติดตั้งในพื้นที่ที่มีน้ำ ความชื้นสูง หรือฝุ่นมากเกินไป
2) การจ่ายไฟเข้าเครื่อง

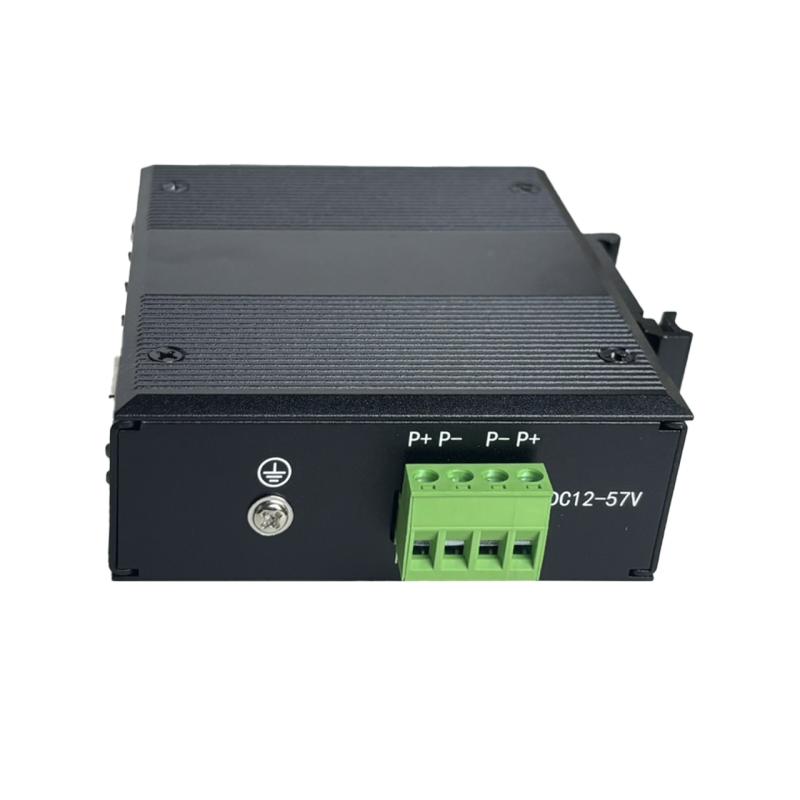

-ต่อไฟ DC ตามสเปกที่รองรับ (DC 12V–52V หรือ DC48–57V ตามระบบที่ใช้)
-หากใช้ระบบสำรองไฟ (Dual Power) สามารถต่อไฟ 2 แหล่งเพื่อเพิ่มความเสถียร
-ตรวจสอบไฟ LED “PWR” ว่าติดแสดงสถานะทำงานปกติ
3) การเชื่อมต่อเครือข่าย
-ใช้พอร์ต 1 พอร์ตเป็น Uplink ต่อไปยัง Router/Core Switch/Internet
-พอร์ตที่เหลือใช้เชื่อมต่ออุปกรณ์ เช่น:
  - กล้อง IP Camera
  - PLC/Controller
  - Access Point
  -เครื่องบันทึก NVR
4) การใช้งาน PoE (ถ้าใช้งานรุ่น PoE)
-เสียบอุปกรณ์ที่รองรับ PoE เช่น IP Camera ลงพอร์ต PoE
-สวิตช์จะจ่ายไฟให้อัตโนมัติ (IEEE 802.3af/at)
-ไม่ต้องใช้อะแดปเตอร์แยกที่อุปกรณ์ปลายทาง
5) การเข้า Web Management
-เชื่อมต่อคอมพิวเตอร์เข้าพอร์ต LAN ของสวิตช์
-ตั้ง IP เครื่องให้อยู่ subnet เดียวกัน
-เปิด Browser แล้วใส่ IP ของ Switch (ดูจากคู่มือหรือ DHCP ที่ระบบแจก)
-ล็อกอินเพื่อจัดการระบบ
6) การตั้งค่า VLAN/QoS/RSTP
  VLAN: แยกเครือข่าย เช่น กล้องวงจรปิดกับระบบสำนักงาน
  QoS: กำหนดความสำคัญของข้อมูล เช่น Video > Data
  RSTP: ป้องกัน Loop ในระบบเครือข่าย ลดปัญหาเน็ตล่ม
7) การตรวจสอบสถานะระบบ
-ดูสถานะพอร์ต (Link/Activity) ผ่านไฟ LED
-ใช้ Web UI หรือ Cloud Management เพื่อตรวจสอบสถานะอุปกรณ์แบบเรียลไทม์
-ตรวจสอบการใช้งาน Bandwidth และการเชื่อมต่อ
8) ข้อควรระวังในการใช้งาน
-ห้ามจ่ายไฟเกินสเปกที่กำหนด
-หลีกเลี่ยงการเสียบสาย PoE กับอุปกรณ์ที่ไม่รองรับ PoE (ถ้าไม่ได้ตั้งค่า Auto ป้องกัน)
-อย่าติดตั้งใกล้แหล่งความร้อนสูงหรือสนามแม่เหล็กแรง
-ควรใช้สาย LAN คุณภาพดี (Cat5e/Cat6 ขึ้นไป) สำหรับ Gigabit

Diagram (แผนภาพการเชื่อมต่อ)

ข้อดี /ประโยชน์

• รองรับ Gigabit ความเร็วสูงส่งข้อมูลได้เร็ว เหมาะกับระบบ CCTV IP Camera ความละเอียดสูง และระบบเครือข่ายองค์กร
• บริหารจัดการผ่าน Web Management ได้ง่ายตั้งค่า VLAN, QoS, RSTP ได้ผ่านหน้าเว็บ ไม่ต้องใช้คำสั่งซับซ้อน
• เพิ่มความเสถียรของระบบเครือข่ายรองรับ RSTP ลดปัญหา Loop และระบบล่มในเครือข่ายขนาดใหญ่
• รองรับ VLAN แยกเครือข่ายได้ชัดเจนแยกระบบ เช่น กล้องวงจรปิด / ระบบสำนักงาน / IoT ออกจากกัน เพิ่มความปลอดภัย
• รองรับ QoS จัดลำดับความสำคัญข้อมูลเช่น ให้ภาพวิดีโอหรือข้อมูลสำคัญวิ่งก่อน ลดอาการหน่วง
• รองรับ PoE (ถ้าใช้งานรุ่น PoE)จ่ายไฟและส่งข้อมูลผ่านสาย LAN เส้นเดียว ลดต้นทุนการเดินสายไฟ
• เหมาะกับงานอุตสาหกรรม (Industrial Grade) ทนทานต่ออุณหภูมิ -40°C ถึง 85°C ใช้งานได้ในสภาพแวดล้อมหนัก
• รองรับไฟแบบ Dual Power Redundancy เพิ่มความมั่นคง ลดความเสี่ยงระบบดับเมื่อไฟหลักขัดข้อง
• ติดตั้งง่ายแบบ DIN Rail เหมาะกับตู้คอนโทรลและงานโรงงาน
• ป้องกันไฟกระชากและสัญญาณรบกวน เพิ่มอายุการใช้งานและลดความเสียหายของอุปกรณ์

ข้อควรระวัง

• ต้องใช้ไฟให้ตรงตามสเปก (DC 12–52V/48–57V) หากใช้ไฟเกินอาจทำให้อุปกรณ์เสียหายทันที
• ระวังการใช้งาน PoE ผิดประเภทห้ามต่ออุปกรณ์ที่ไม่รองรับ PoE เข้าพอร์ต PoE (หากไม่ได้ตั้ง Auto ป้องกัน)
• ควรใช้สาย LAN คุณภาพดี (Cat5e/Cat6 ขึ้นไป) เพื่อให้ได้ความเร็ว Gigabit เต็มประสิทธิภาพ
• หลีกเลี่ยงการติดตั้งในที่ร้อนจัดหรืออับอากาศ แม้จะเป็น Industrial Grade แต่ความร้อนสะสมยังมีผลต่ออายุการใช้งาน
• ต้องตั้งค่า VLAN/RSTP ให้ถูกต้อง หากตั้งค่าผิด อาจทำให้เครือข่ายใช้งานไม่ได้หรือเกิด Loop
• ระวังการเชื่อมต่อหลายสวิตช์โดยไม่วางแผนโครงข่าย อาจทำให้ Broadcast Storm หรือระบบช้าได้
• ห้ามดัดแปลงไฟหรืออุปกรณ์ภายใน อาจทำให้หมดประกันและเกิดความเสียหาย

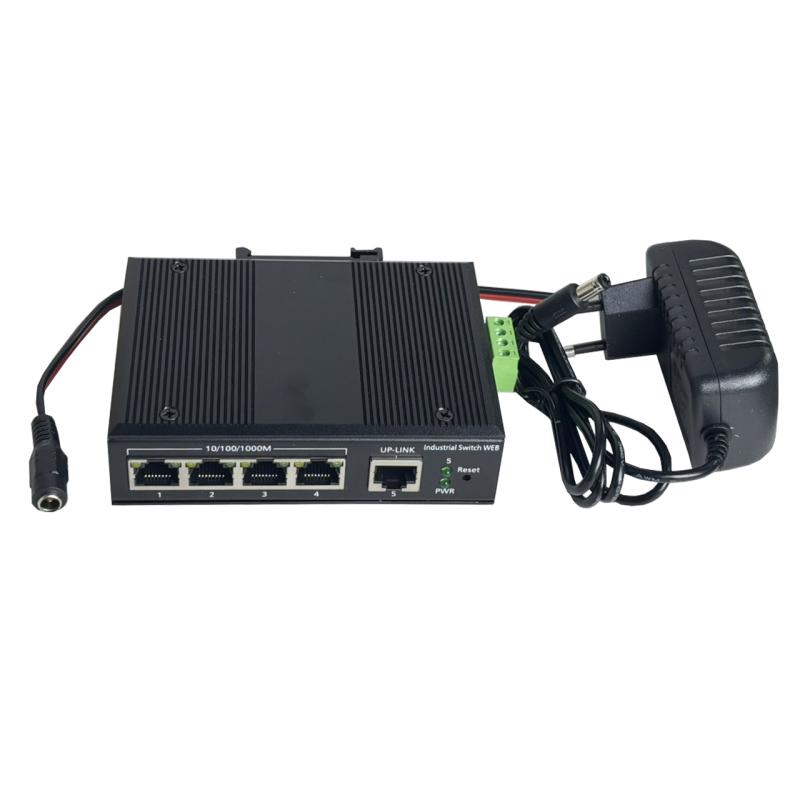

อุปกรณ์ที่จะได้รับ
1) Industrial Gigabit Managed Switch (DIN-105G-WEB) x1
2) สาย DC x1
3) Adapter x1
