MINI Gigabit Industrial Media Converter 8 Port LAN 10/100/1000M 1 SC (WDM A) 20KM DIN-Rail (With Power Adapter DC 12V)

ถูกออกแบบมาสำหรับงานเครือข่ายอุตสาหกรรมที่ต้องการความเสถียรสูง รองรับการเชื่อมต่อทั้งสาย LAN และ Fiber Optic ในอุปกรณ์เดียว ช่วยขยายระบบเครือข่ายระยะไกลได้สูงสุด 20 กิโลเมตร ผ่านพอร์ต SC แบบ WDM A พร้อมรองรับความเร็ว Gigabit 10/100/1000Mbps ทุกพอร์ต เหมาะสำหรับโรงงาน ระบบ CCTV ศูนย์ควบคุม ระบบ Automation และงานเครือข่ายภายนอกอาคาร ตัวเครื่องผลิตจากโลหะแข็งแรงมาตรฐานอุตสาหกรรม รองรับการติดตั้งแบบ DIN-Rail และทำงานได้ในสภาพแวดล้อมที่มีอุณหภูมิสูงหรือต่ำได้อย่างมีประสิทธิภาพ พร้อมระบบป้องกันไฟกระชากและรองรับไฟเลี้ยงแบบ Redundant Power เพื่อความต่อเนื่องในการทำงานตลอด 24 ชั่วโมง

ดาวน์โหลดข้อมูลไฟล์ Datasheet



แนะนำวิธีการใช้งาน

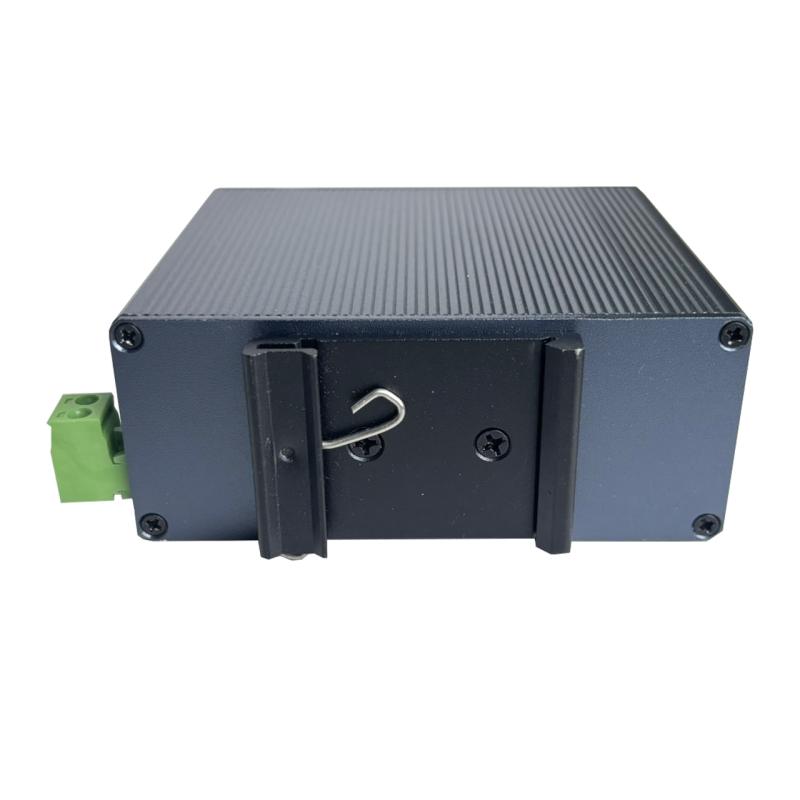

1.ติดตั้งอุปกรณ์บนราง DIN-Rail หรือยึดติดผนังตามพื้นที่ใช้งาน

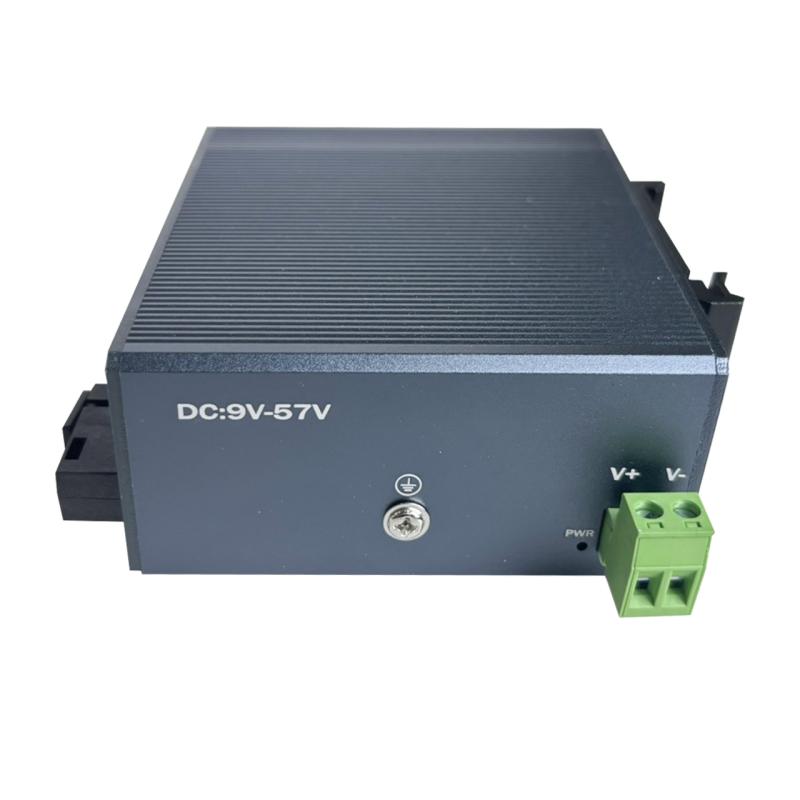

2.เชื่อมต่อแหล่งจ่ายไฟ DC 9~57V ผ่านขั้วต่อ Phoenix Terminal

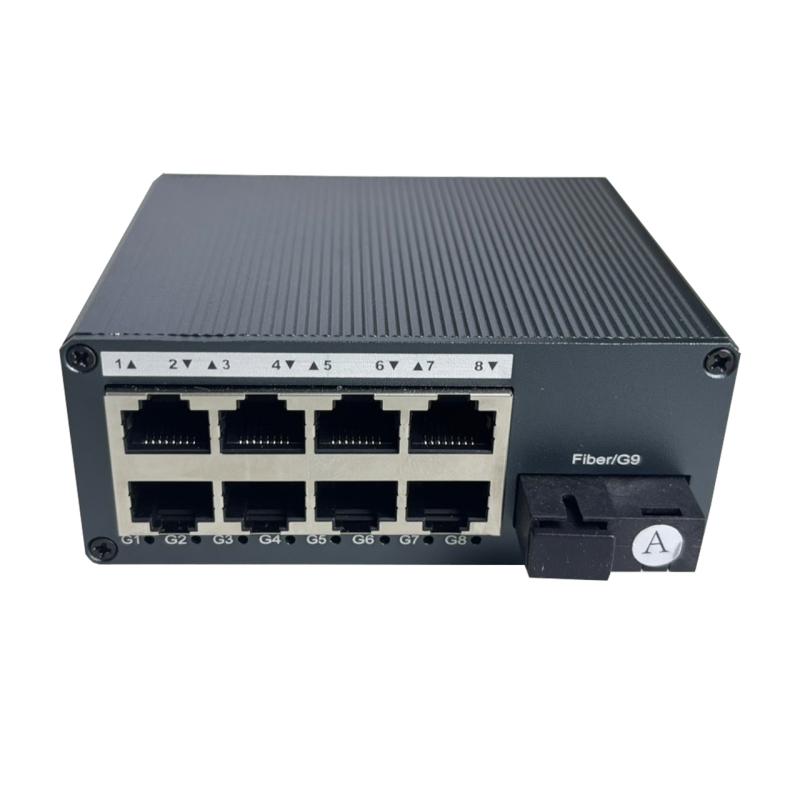

3.ต่อสาย LAN จากอุปกรณ์เครือข่าย เช่น Switch, IP Camera, NVR, PLC หรือ Computer เข้ากับพอร์ต RJ45
4.เชื่อมต่อสาย Fiber Optic แบบ SC (WDM A) เข้ากับพอร์ต Fiber เพื่อส่งข้อมูลระยะไกล
5.ตรวจสอบไฟ LED แสดงสถานะ Power และ Link/ACT เพื่อเช็กการเชื่อมต่อของแต่ละพอร์ต
6.สามารถใช้งานร่วมกับอุปกรณ์เครือข่าย Gigabit ได้ทันทีแบบ Plug & Play โดยไม่ต้องตั้งค่าเพิ่มเติม
7.เหมาะสำหรับเชื่อมต่อระบบเครือข่ายระหว่างอาคาร โรงงาน ระบบ CCTV และระบบ Automation ที่ต้องการความเสถียรสูง
8.หากใช้งาน Fiber Optic ควรเลือกใช้อุปกรณ์ปลายทางที่รองรับ WDM คู่ตรงรุ่น (A/B) เพื่อให้สามารถรับส่งข้อมูลได้สมบูรณ์
9.ควรติดตั้งในพื้นที่ที่มีการระบายอากาศดี และหลีกเลี่ยงบริเวณที่มีความชื้นสูงหรือโดนน้ำโดยตรง
10.สำหรับงานอุตสาหกรรม สามารถใช้งานต่อเนื่องตลอด 24 ชั่วโมงได้อย่างมีเสถียรภาพ

Diagram (แผนภาพการเชื่อมต่อ)

ข้อดี /ประโยชน์ในการใช้งาน

• ช่วยขยายระบบเครือข่ายผ่านสาย Fiber Optic ได้ไกลสูงสุด 20 กิโลเมตร
• รองรับความเร็ว Gigabit ทุกพอร์ต ส่งข้อมูลได้รวดเร็วและเสถียร
• เหมาะสำหรับงานระบบ CCTV, โรงงานอุตสาหกรรม, Smart Factory และระบบ Automation
• รองรับการทำงานในสภาพแวดล้อมอุตสาหกรรม อุณหภูมิ -30°C ถึง 75°C
• รองรับไฟเลี้ยงแบบ Dual Power Redundancy เพิ่มความต่อเนื่องในการทำงาน
• มีระบบป้องกันไฟกระชาก ไฟย้อนกลับ และกระแสเกิน ช่วยป้องกันความเสียหายของอุปกรณ์
• ตัวเครื่องโลหะแข็งแรง ทนทาน ระดับป้องกัน IP40
• รองรับการติดตั้งทั้งแบบ DIN-Rail และ Wall Mount
• ค่า Latency ต่ำ เหมาะสำหรับระบบเครือข่ายที่ต้องการตอบสนองรวดเร็ว
• Plug & Play ใช้งานง่าย ไม่ต้องตั้งค่าซับซ้อน
• ลดปัญหาสัญญาณรบกวนเมื่อใช้งานร่วมกับสาย Fiber Optic
• รองรับการใช้งานต่อเนื่องระยะยาวด้วย MTBF สูงถึง 300,000 ชั่วโมง

ข้อควรระวัง

• ควรใช้แหล่งจ่ายไฟ DC 9~57V ที่มีคุณภาพและแรงดันคงที่
• ห้ามต่อไฟผิดขั้ว แม้ตัวเครื่องจะมีระบบป้องกัน Reverse Polarity
• ควรใช้งานร่วมกับอุปกรณ์ Fiber ที่รองรับ WDM คู่ตรงรุ่น (A/B)
• หลีกเลี่ยงการติดตั้งในพื้นที่เปียกชื้นหรือโดนน้ำโดยตรง
• ไม่ควรวางใกล้อุปกรณ์ที่มีคลื่นรบกวนไฟฟ้าสูงเกินไป
• ควรตรวจสอบหัวต่อ Fiber และทำความสะอาดก่อนเชื่อมต่อทุกครั้ง
• ห้ามดึงหรือบิดสาย Fiber Optic รุนแรง เพราะอาจทำให้สายเสียหาย
• ควรติดตั้งในพื้นที่ที่มีการระบายอากาศเหมาะสมเพื่อช่วยระบายความร้อน
• ก่อนติดตั้งหรือถอดสาย ควรปิดระบบไฟเพื่อความปลอดภัยของอุปกรณ์และผู้ใช้งาน

อุปกรณ์ที่จะได้รับ

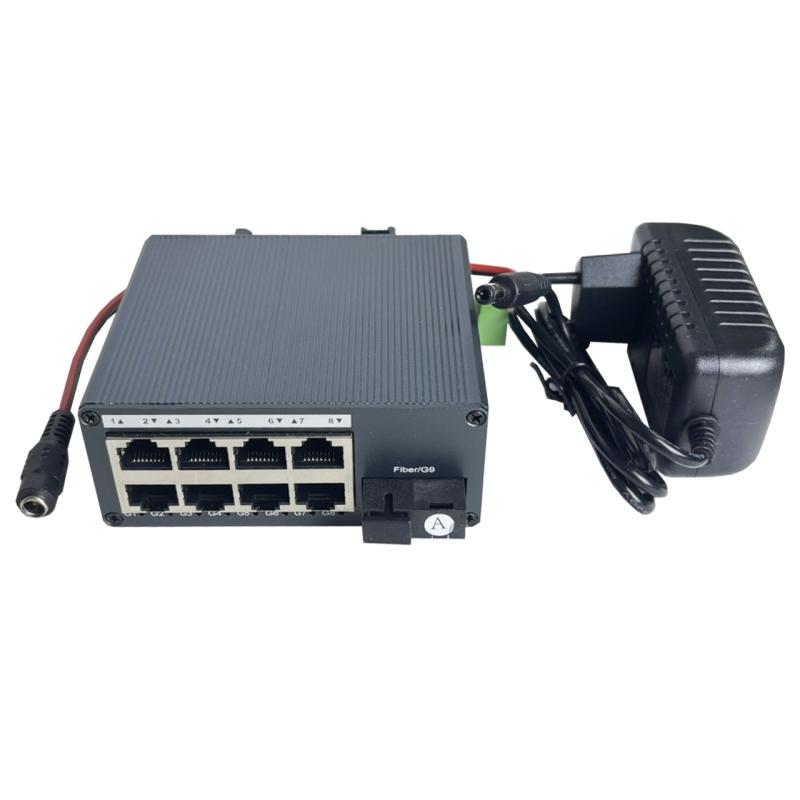

1) MINI Gigabit Industrial Media Converter 8 Port LAN + 1 SC (WDM A) 20KM x1
2) สาย DC x1
3) Adapter x1
