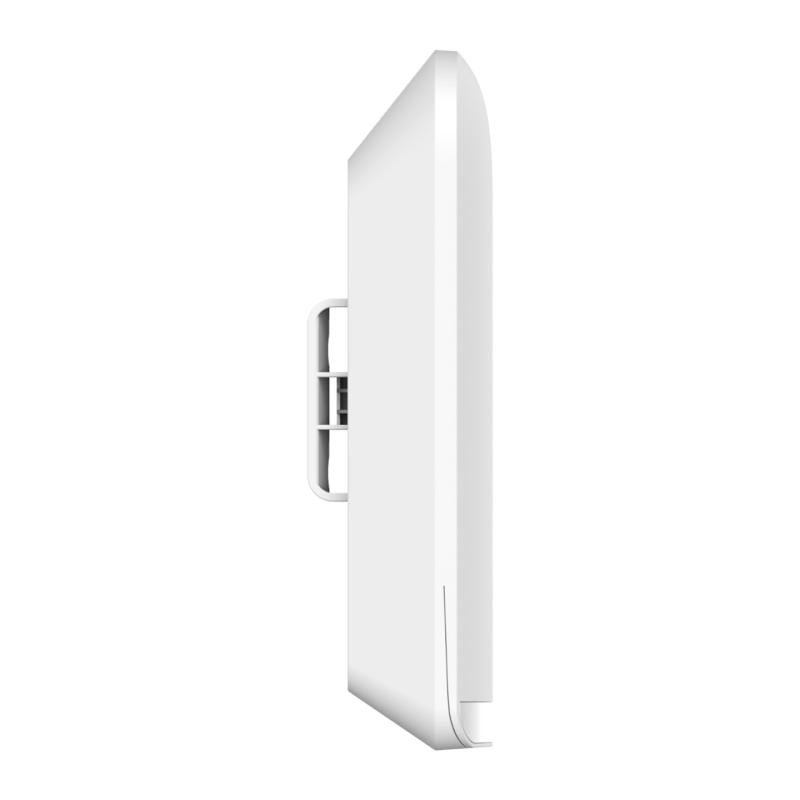

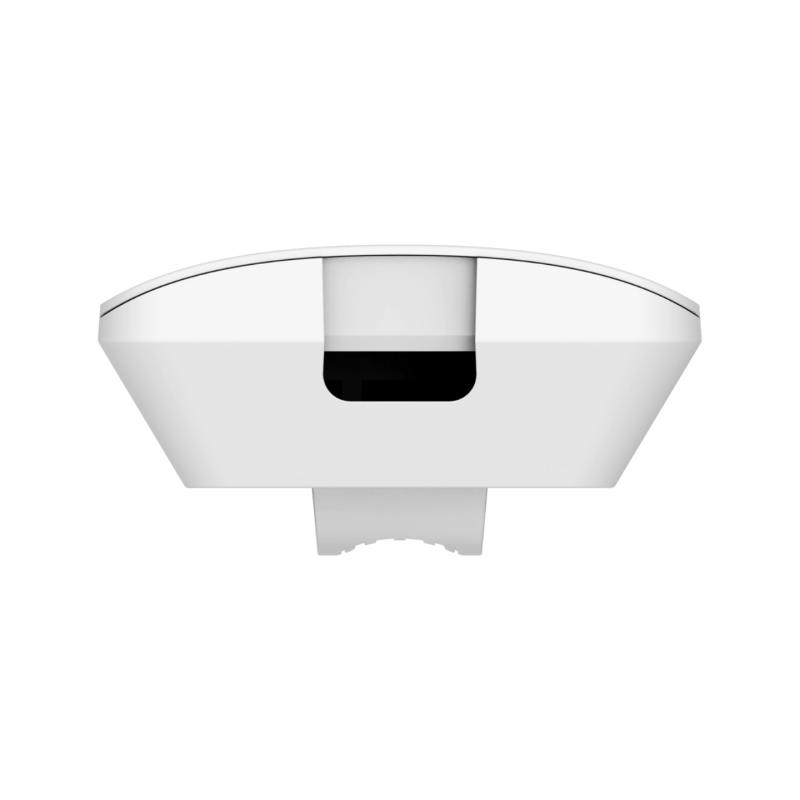

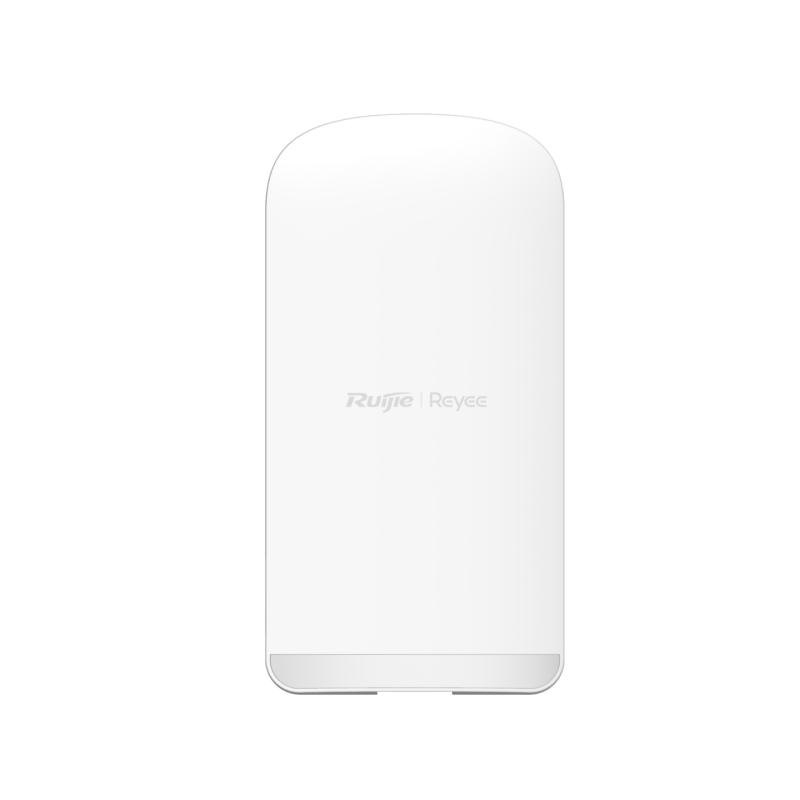

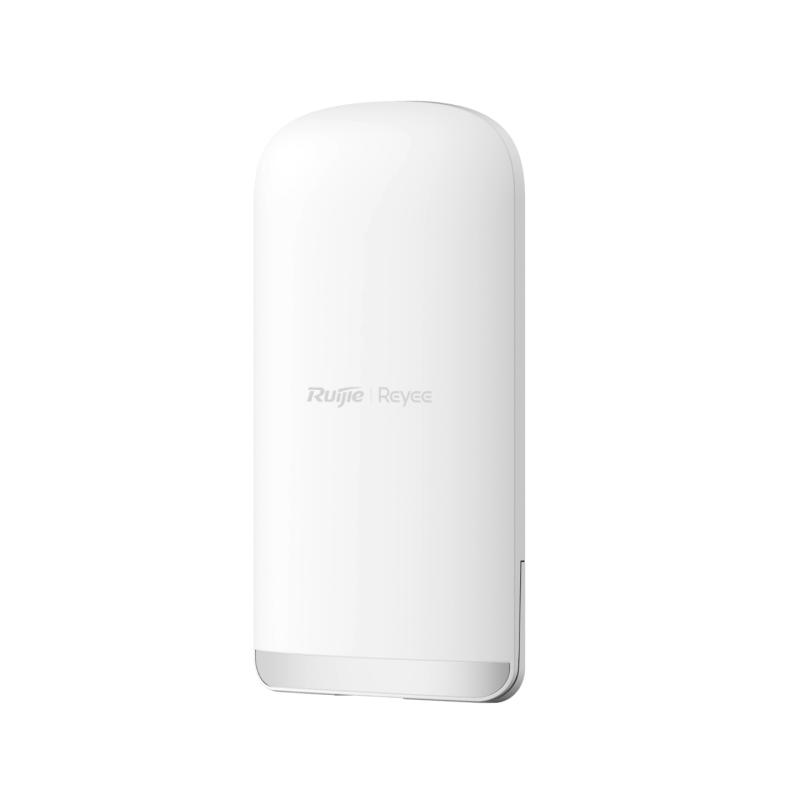

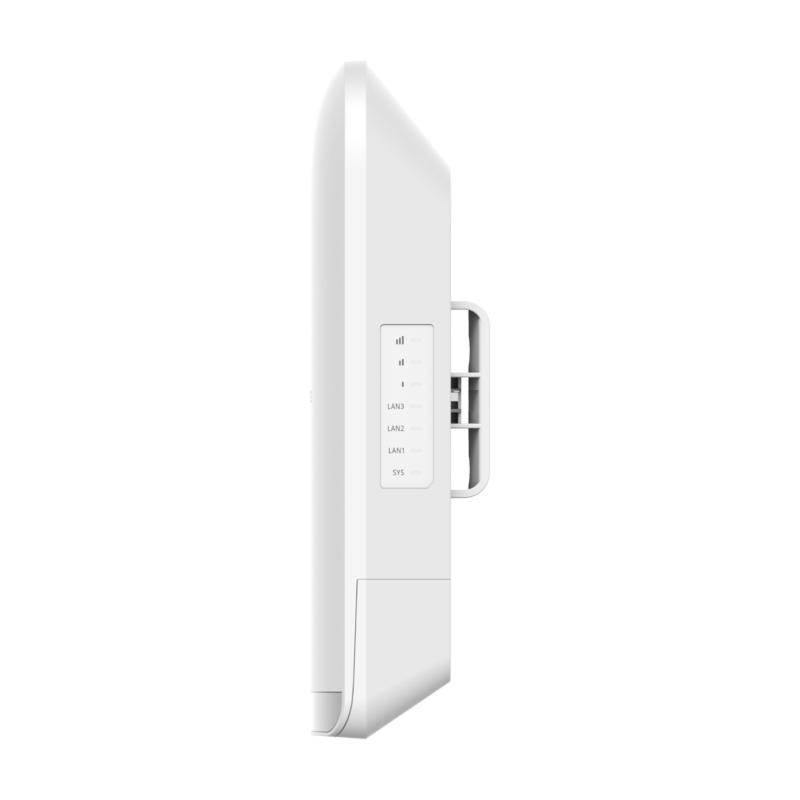

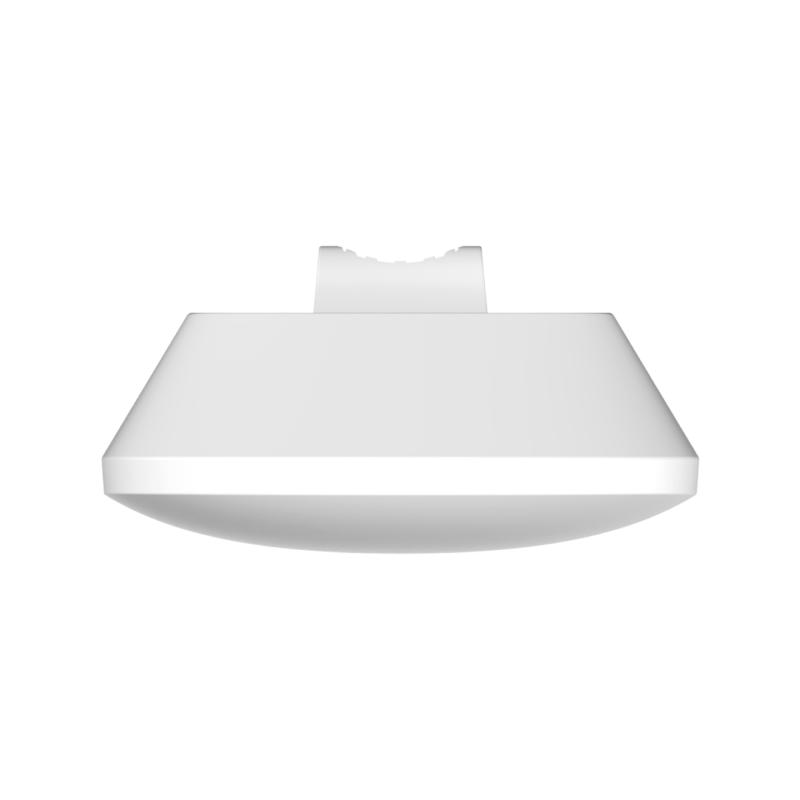

3 km, 13 dBi Wireless Bridge (Single) Reyee Ruijie รุ่น RG-EST330F-P

Reyee Ruijie RG-EST330F-P เป็นอุปกรณ์ Wireless Bridge สำหรับเชื่อมต่อเครือข่ายแบบไร้สายระหว่างจุดต่อจุด (Point-to-Point) หรือจุดต่อหลายจุด เหมาะสำหรับงาน CCTV และการเชื่อมโยงเครือข่ายในพื้นที่ที่ไม่สะดวกเดินสาย LAN รองรับระยะการเชื่อมต่อสูงสุด 3 กิโลเมตร และใช้เสาอากาศทิศทางย่าน 5 GHz ขนาด 13 dBi ช่วยให้ส่งข้อมูลระยะไกลได้อย่างมีประสิทธิภาพ ตัวเครื่องรองรับ Wi-Fi 5 (802.11ac) ความเร็วไร้สายสูงสุด 1,166 Mbps แบ่งเป็น 2.4 GHz สูงสุด 300 Mbps และ 5 GHz สูงสุด 866 Mbps พร้อมรองรับ TDMA, SON และการจัดการผ่าน Ruijie Cloud ช่วยให้เหมาะกับระบบเครือข่ายและกล้องวงจรปิดในพื้นที่ต่าง ๆ

ดาวน์โหลดข้อมูลไฟล์ Datasheet

แนะนำวิธีการใช้งาน

1. ตัวอย่างการใช้งานสำหรับระบบ CCTV
2. ติดตั้ง RG-EST330F-P ที่จุดต้นทางและติดตั้ง Wireless Bridge อีกตัวที่จุดปลายทาง
3. เลือกตำแหน่งติดตั้งให้ทั้งสองจุดสามารถมองเห็นกันได้โดยตรง (Line of Sight) เพื่อให้ได้ประสิทธิภาพการเชื่อมต่อที่เหมาะสม
4. ยึดอุปกรณ์กับเสาหรือผนัง โดยปรับทิศทางเสาอากาศ 5 GHz ให้หันเข้าหากัน
5. เชื่อมต่อสาย LAN จาก Network Switch/NVR/Router ไปยังพอร์ต LAN ของตัว Bridge
6. จ่ายไฟให้ตัวอุปกรณ์ผ่าน 12V DC, Passive PoE หรือ IEEE 802.3af/at ตามรูปแบบที่ต้องการ
7. ตั้งค่าฝั่งหนึ่งเป็น BaseStation และอีกฝั่งเป็น CPE จากนั้นจับคู่และตั้งค่า SSID/Channel/Security Key
8. สามารถใช้ One-Touch Pairing เพื่อช่วยให้การจับคู่อุปกรณ์ทำได้สะดวกขึ้น
9. ทดสอบความแรงของสัญญาณและความเร็วผ่านเครื่องมือ Bridge Speed Test ก่อนนำไปใช้งานจริง
10. หากต้องการเชื่อมต่อกล้องวงจรปิด สามารถนำสาย LAN จากกล้องหรืออุปกรณ์เครือข่ายมาต่อเข้าพอร์ต PoE Out ได้ โดยต้องตรวจสอบรูปแบบการจ่ายไฟให้เหมาะสม

Diagram (แผนภาพการเชื่อมต่อ)

ข้อดี

• เชื่อมต่อเครือข่ายไร้สายได้ไกลสูงสุด 3 km
• เสาอากาศ 5 GHz แบบ Directional 13 dBi ช่วยเน้นการส่งสัญญาณไปยังจุดปลายทาง
• รองรับ Wi-Fi 5 และความเร็ว Wireless สูงสุด 1,166 Mbps
• รองรับ TDMA เหมาะกับการเชื่อมต่อแบบ Point-to-Multipoint

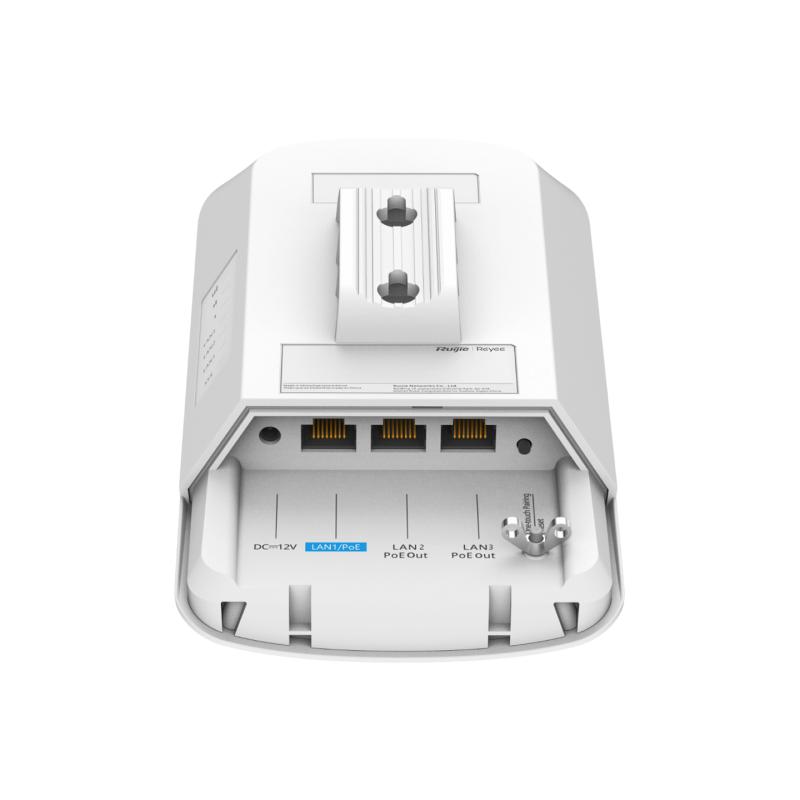

• มี LAN 3 พอร์ต ช่วยรองรับการเชื่อมต่ออุปกรณ์หลายตัว
• มี PoE Out 2 พอร์ต ช่วยลดความจำเป็นในการเดินสายไฟแยกสำหรับอุปกรณ์บางประเภท
• รองรับแหล่งจ่ายไฟได้ถึง 3 รูปแบบ เพิ่มความยืดหยุ่นในการติดตั้ง
• ตัวเครื่องมาตรฐาน IP55 เหมาะกับการติดตั้งภายนอกอาคาร
• รองรับการบริหารจัดการผ่าน Ruijie Cloud / Reyee App
• มีฟังก์ชันช่วยตรวจสอบและวิเคราะห์ปัญหาเครือข่าย

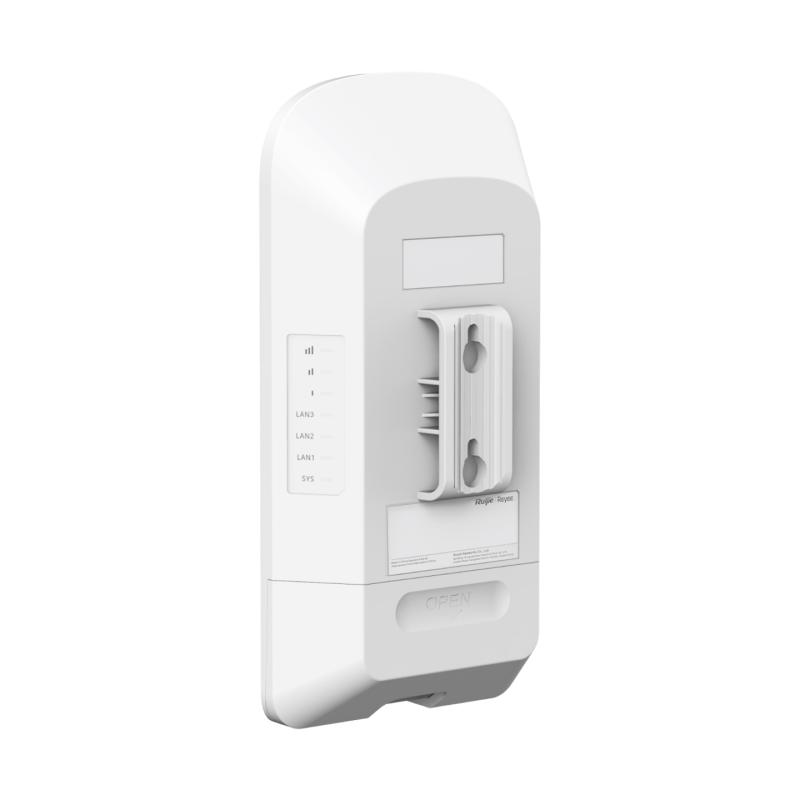

• รองรับการติดตั้งบนผนังหรือเสา

ประโยชน์ในการใช้งาน

• เชื่อมต่อระบบ CCTV ระหว่างอาคาร โดยไม่ต้องลากสาย LAN ระยะไกล
• เหมาะสำหรับเชื่อมเครือข่ายระหว่าง โกดัง โรงงาน อาคารสำนักงาน หรือพื้นที่ขนาดใหญ่
• ใช้เชื่อมต่อกล้องวงจรปิดไปยัง NVR ที่อยู่คนละพื้นที่
• ช่วยลดต้นทุนและเวลาในการเดินสายสัญญาณในพื้นที่ที่เดินสายได้ยาก
• สามารถใช้สร้างเครือข่ายแบบ Point-to-Point หรือ Point-to-Multipoint
• เหมาะสำหรับพื้นที่ที่ต้องการเชื่อมต่อเครือข่ายข้ามถนน ลานจอดรถ หรือพื้นที่เปิดโล่ง
• รองรับการจัดการและตรวจสอบระบบจากระยะไกลผ่าน Cloud
• PoE Out ช่วยให้สามารถจ่ายไฟให้อุปกรณ์ปลายทางที่รองรับมาตรฐาน IEEE 802.3af ได้ โดยมีเงื่อนไขตามรูปแบบการจ่ายไฟของตัว Bridge

ข้อควรระวัง

• ระยะ 3 km เป็นระยะสูงสุดตามข้อมูลผู้ผลิต ไม่ได้หมายความว่าจะได้ความเร็วสูงสุดที่ระยะดังกล่าว
• ควรติดตั้งในตำแหน่งที่มี Line of Sight ระหว่างอุปกรณ์ เพื่อหลีกเลี่ยงสิ่งกีดขวางที่ลดทอนสัญญาณ
• ต้องปรับแนวเสาอากาศ 5 GHz ให้เหมาะสม โดยเฉพาะการเชื่อมต่อระยะไกล
• ความเร็วจริงอาจเปลี่ยนแปลงตามระยะทาง สัญญาณรบกวน สภาพอากาศ สิ่งกีดขวาง และสภาพแวดล้อม
• พอร์ต LAN เป็น 10/100BASE-T ไม่ใช่ Gigabit Ethernet
• ตรวจสอบข้อกำหนดด้านความถี่และกำลังส่งของประเทศไทยก่อนติดตั้งใช้งาน
• หากต้องการใช้ PoE Out ต้องตรวจสอบแหล่งจ่ายไฟและกำลังไฟให้ตรงตามเงื่อนไขของอุปกรณ์
• ไม่ควรใช้งานเกินอุณหภูมิที่ผู้ผลิตกำหนด -30°C ถึง +55°C
• แม้ตัวเครื่องเป็น IP55 แต่ควรติดตั้งอย่างเหมาะสมและหลีกเลี่ยงการสัมผัสน้ำโดยตรงเป็นเวลานาน
• ควรยึดอุปกรณ์ให้แน่นหนาและปรับทิศทางอุปกรณ์หลังติดตั้งเสร็จ

อุปกรณ์ที่จะได้รับ

• RG-EST330F-P Wireless Bridge จำนวน 1 เครื่อง
• Cable Tie จำนวน 2 เส้น
• Power Adapter 24V/1.5A จำนวน 1 ชุด
• PoE Injector จำนวน 1 ชุด
• Mounting Template จำนวน 1 ชุด
• Wall Anchor จำนวน 4 ตัว
• Phillips Pan Head Self-Tapping Screw 4.2 × 19 มม. จำนวน 4 ตัว
