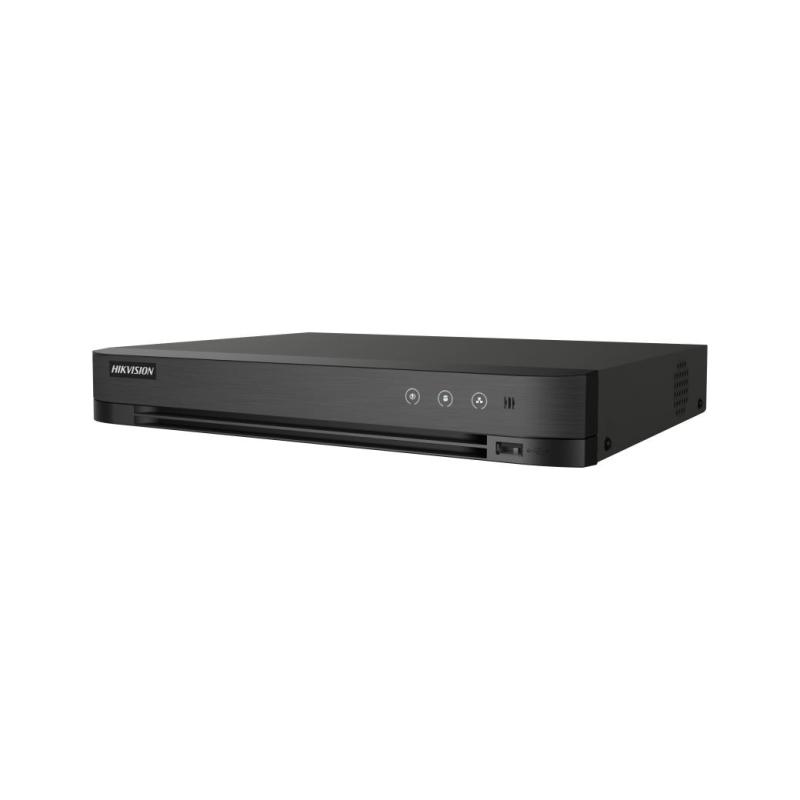

เครื่องบันทึกภาพ HIKVISION 4CH 1080p 1U H.265 AcuSense DVR รุ่น iDS-7204HQHI-M1/XT

เป็นเครื่องบันทึกภาพระบบ CCTV แบบ DVR ที่ออกแบบมาสำหรับระบบรักษาความปลอดภัยขนาดเล็กถึงขนาดกลาง รองรับกล้องได้ 4 ช่อง พร้อมเทคโนโลยี AcuSense และ Deep Learning ช่วยจำแนกเป้าหมายประเภทบุคคลและยานพาหนะ เพื่อลดการแจ้งเตือนที่ไม่เกี่ยวข้องและช่วยให้ค้นหาเหตุการณ์สำคัญได้รวดเร็วยิ่งขึ้น ตัวเครื่องรองรับสัญญาณกล้องแบบ 5-in-1 ได้แก่ HDTVI, AHD, CVI, CVBS และ IP จึงเหมาะสำหรับการติดตั้งระบบใหม่หรืออัปเกรดระบบกล้องเดิมโดยไม่จำเป็นต้องเปลี่ยนอุปกรณ์ทั้งหมด พร้อมรองรับการเชื่อมต่อกล้อง IP ได้สูงสุด 6 ช่อง และสามารถบันทึกภาพได้สูงสุดระดับ 3K/5MP Lite ที่ 12 fps

ดาวน์โหลดข้อมูลไฟล์ Datasheet


แนะนำวิธีการใช้งาน
1.ติดตั้งฮาร์ดดิสก์ (HDD)
-ปิดเครื่องและถอดแหล่งจ่ายไฟก่อนติดตั้ง
-เปิดฝาเครื่อง ติดตั้ง HDD แบบ SATA เข้ากับตำแหน่งที่กำหนด
-เชื่อมต่อสาย SATA และสายไฟให้เรียบร้อย จากนั้นปิดฝาเครื่อง
-เมื่อเปิดเครื่อง ให้เข้าเมนู Storage/HDD เพื่อเริ่มต้น (Initialize) HDD ก่อนใช้งาน
2.เชื่อมต่อกล้องวงจรปิด
-เชื่อมต่อกล้อง Analog เข้ากับช่อง BNC Video Input 1–4
-สามารถใช้งานกล้อง HDTVI, AHD, HDCVI หรือ CVBS ที่รองรับได้
-หากต้องการใช้กล้อง IP ให้เชื่อมต่อผ่านเครือข่าย LAN และเพิ่มกล้องผ่านเมนู Network/Camera
3.เชื่อมต่อจอแสดงผล
-เชื่อมต่อเครื่อง DVR เข้ากับจอผ่าน HDMI หรือ VGA
-เปิดเครื่องและทำการตั้งค่าพื้นฐาน เช่น ภาษา วันที่ เวลา และรูปแบบการแสดงผล
4.ตั้งค่าการบันทึก
-เข้าเมนู Storage > Schedule
-กำหนดช่วงเวลาที่ต้องการบันทึก เช่น บันทึกตลอด 24 ชั่วโมง หรือบันทึกเฉพาะเมื่อมีการเคลื่อนไหว
-ตรวจสอบให้แน่ใจว่า HDD ถูกตรวจพบและมีสถานะพร้อมใช้งาน
5.ตั้งค่าการตรวจจับอัจฉริยะ
-เปิดใช้งาน Motion Detection 2.0 เพื่อช่วยตรวจจับการเคลื่อนไหว
-สามารถกำหนดพื้นที่ตรวจจับและเลือกการจำแนก บุคคล/ยานพาหนะ เพื่อลดการแจ้งเตือนที่ไม่เกี่ยวข้อง
-สำหรับพื้นที่สำคัญ สามารถตั้งค่า Perimeter Protection ตามฟังก์ชันที่รองรับ
6.ตั้งค่าการเชื่อมต่ออินเทอร์เน็ต
-เชื่อมต่อพอร์ต LAN ของ DVR เข้ากับ Router
-เข้าเมนู Network เพื่อตั้งค่า IP Address, Gateway และ DNS
-ตั้งค่า Hik-Connect เพื่อดูภาพและจัดการเครื่องจากระยะไกลผ่านสมาร์ตโฟน
7.การดูภาพสด (Live View)
-หลังตั้งค่ากล้องแล้ว สามารถดูภาพจากกล้องทั้ง 4 ช่องผ่านหน้าจอ DVR
-สามารถสลับมุมมองแบบ 1, 4 ช่อง หรือรูปแบบอื่นตามที่ระบบรองรับ
8.การดูภาพย้อนหลัง
-เข้าเมนู Playback
-เลือกวันที่ เวลา และช่องกล้องที่ต้องการ
-ใช้ฟังก์ชันค้นหาเหตุการณ์เพื่อช่วยค้นหาช่วงเวลาที่มีการเคลื่อนไหวหรือเหตุการณ์สำคัญได้รวดเร็วยิ่งขึ้น
9.การสำรองข้อมูล
-เสียบ USB Flash Drive หรืออุปกรณ์จัดเก็บข้อมูลที่รองรับเข้ากับพอร์ต USB
-เลือกเมนู Playback/Backup
-กำหนดกล้อง วันที่ และช่วงเวลาที่ต้องการ จากนั้นเลือก Export เพื่อบันทึกไฟล์วิดีโอ
10.การดูแลรักษา
-ตรวจสอบสถานะ HDD และพื้นที่จัดเก็บเป็นระยะ
-ทำความสะอาดช่องระบายอากาศเพื่อป้องกันความร้อนสะสม
-ควรตั้งรหัสผ่านที่มีความปลอดภัยและเปลี่ยนรหัสผ่านเป็นระยะ
-ควรสำรองข้อมูลสำคัญก่อนทำการ Format หรือเปลี่ยน HDD

Diagram (แผนภาพการเชื่อมต่อ)


ข้อดีและประโยชน์ในการใช้งาน

• รองรับกล้องได้หลากหลายระบบ ด้วยเทคโนโลยี 5-in-1 ได้แก่ HDTVI, AHD, HDCVI, CVBS และ IP ช่วยให้สามารถนำไปใช้งานร่วมกับระบบกล้องเดิมได้
• รองรับการใช้งานสูงสุด 6 ช่องแบบ IP เหมาะสำหรับการขยายระบบในอนาคต
• ระบบ AcuSense ช่วยคัดกรองบุคคลและยานพาหนะ ลดการแจ้งเตือนจากสิ่งรบกวนที่ไม่ใช่เป้าหมาย
• Motion Detection 2.0 ช่วยตรวจจับการเคลื่อนไหวและจำแนกประเภทเป้าหมาย ทำให้ค้นหาเหตุการณ์ได้สะดวกขึ้น
• รองรับ Perimeter Protection ช่วยเพิ่มประสิทธิภาพการรักษาความปลอดภัยบริเวณพื้นที่สำคัญ
• H.265 Pro+ ช่วยลดขนาดข้อมูลวิดีโอ ทำให้ประหยัดพื้นที่ HDD และลดการใช้แบนด์วิดท์
• รองรับ HDD สูงสุด 10TB ช่วยเพิ่มระยะเวลาในการจัดเก็บข้อมูลภาพ
• ดูภาพย้อนหลังและค้นหาเหตุการณ์ได้ง่าย เหมาะสำหรับตรวจสอบเหตุการณ์ผิดปกติหรือใช้เป็นหลักฐาน
• รองรับ Hik-Connect ช่วยให้สามารถดูภาพและจัดการระบบจากระยะไกลผ่านอุปกรณ์ที่รองรับ
• ตัวเครื่องขนาด 1U เหมาะสำหรับติดตั้งในตู้ Rack หรือพื้นที่ติดตั้งที่ต้องการประหยัดพื้นที่
• เหมาะสำหรับ บ้าน ร้านค้า สำนักงาน โกดัง และธุรกิจขนาดเล็กถึงกลาง ที่ต้องการระบบบันทึกภาพพร้อมฟังก์ชันอัจฉริยะ

ข้อควรระวังในการใช้งาน

• ควรเลือก HDD สำหรับงาน CCTV/Surveillance และตรวจสอบความจุให้เหมาะสมกับจำนวนกล้องและระยะเวลาที่ต้องการบันทึก
• ควรปิดเครื่องและถอดไฟก่อน ติดตั้งหรือถอด HDD และอุปกรณ์ภายใน
• ตรวจสอบความละเอียดและมาตรฐานสัญญาณของกล้องให้ตรงกับข้อกำหนดของ DVR
• หากเชื่อมต่อกล้อง IP ควรตรวจสอบ IP Address, Network และความเข้ากันได้ของกล้อง ก่อนใช้งาน
• ควรใช้ Adapter และแรงดันไฟตามที่ผู้ผลิตกำหนด และหลีกเลี่ยงแหล่งจ่ายไฟที่ไม่เสถียร
• ควรติดตั้งเครื่องในบริเวณที่ อากาศถ่ายเท ไม่ชื้น และไม่มีความร้อนสูง
• ไม่ควรวางสิ่งของปิดทับช่องระบายอากาศ เพราะอาจทำให้เครื่องร้อนและส่งผลต่ออายุการใช้งาน
• ควรตั้ง รหัสผ่านที่คาดเดาได้ยาก และไม่เปิดเผยรหัสผ่านให้บุคคลที่ไม่เกี่ยวข้อง
• ควรสำรองไฟล์วิดีโอที่สำคัญไว้ในอุปกรณ์อื่น เพื่อป้องกันข้อมูลสูญหายกรณี HDD เสียหาย
• ฟังก์ชัน AI เช่น การจำแนกบุคคล/ยานพาหนะ อาจมีความแม่นยำแตกต่างกันตาม มุมกล้อง แสง สภาพแวดล้อม และคุณภาพของภาพ
• ก่อนใช้งานระบบดูภาพผ่านอินเทอร์เน็ต ควรตั้งค่าเครือข่ายอย่างปลอดภัยและอัปเดต Firmware ตามคำแนะนำของผู้ผลิต

อุปกรณ์ที่จะได้รับ
1) เครื่องบันทึกภาพ HIKVISION รุ่น iDS-7204HQHI-M1/XT
2) อะแดปเตอร์จ่ายไฟ 12VDC
3) สาย SATA สำหรับเชื่อมต่อ HDD
4) เมาส์ USB สำหรับควบคุมเครื่อง
5) ชุดสกรูสำหรับติดตั้ง HDD
6) คู่มือการใช้งาน/เอกสารประกอบ
