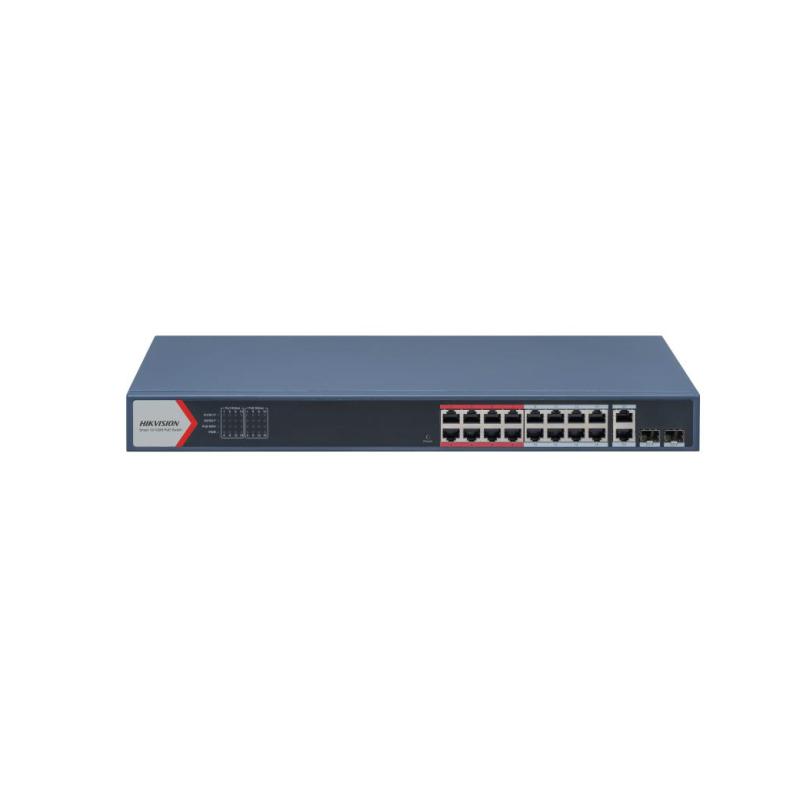

POE Switch 16 Port Fast Ethernet Smart HIKVISION รุ่น DS-3E1318P-EI(B)

​​​​​​​เป็นสวิตช์เครือข่ายแบบ Smart Managed ที่ออกแบบมาสำหรับระบบกล้องวงจรปิด IP และระบบเครือข่ายที่ต้องการจ่ายไฟผ่านสาย LAN โดยมาพร้อม 16 พอร์ต PoE ความเร็ว 10/100 Mbps และ 2 พอร์ต Gigabit Combo รองรับมาตรฐาน PoE IEEE 802.3af/at พร้อมงบจ่ายไฟรวมสูงสุด 230W ช่วยลดความยุ่งยากในการเดินสายไฟให้กับกล้อง IP และอุปกรณ์เครือข่าย รุ่นนี้ยังมีฟังก์ชันสำหรับบริหารจัดการเครือข่าย เช่น 802.1Q VLAN, STP/RSTP Loop Prevention, PoE Watchdog และ Cable Detection รวมถึงรองรับการส่งสัญญาณ PoE ระยะไกลได้สูงสุด 300 เมตร และมีระบบป้องกันไฟกระชากที่พอร์ต PoE ระดับ 6kV จึงเหมาะสำหรับการติดตั้งระบบ CCTV ภายในบ้าน สำนักงาน ร้านค้า โกดัง และงานรักษาความปลอดภัยที่ต้องการการจัดการเครือข่ายอย่างเป็นระบบ

ดาวน์โหลดข้อมูลไฟล์ Datasheet


แนะนำวิธีการใช้งาน
1. เตรียมอุปกรณ์
-HIKVISION DS-3E1318P-EI(B)
-กล้องวงจรปิด IP ที่รองรับมาตรฐาน PoE
-สาย LAN CAT5e/CAT6
-NVR หรืออุปกรณ์บันทึกภาพ
-สาย Uplink สำหรับเชื่อมต่อเข้ากับ NVR หรือ Network หลัก
-สายไฟ AC สำหรับจ่ายไฟให้ Switch
2. เชื่อมต่อกล้อง IP
นำสาย LAN จากกล้อง IP ต่อเข้ากับ PoE Port 1–16 ของ Switch โดย Switch จะทำหน้าที่ส่งทั้ง ข้อมูลและไฟเลี้ยงผ่านสาย LAN ไปยังกล้องที่รองรับ PoE โดยอัตโนมัติ
3. เชื่อมต่อ NVR หรือเครือข่ายหลัก
ใช้พอร์ต Gigabit Combo Uplink เชื่อมต่อ Switch เข้ากับ NVR, Router, Core Switch หรือระบบ Network หลัก เพื่อส่งข้อมูลภาพจากกล้องไปยังอุปกรณ์บันทึกหรือระบบเครือข่าย
4. เปิดใช้งานระบบ
ตรวจสอบการเชื่อมต่อสาย LAN ให้เรียบร้อย
เสียบสายไฟและเปิด Switch
ตรวจสอบไฟ LED ของแต่ละพอร์ต
เมื่อกล้องได้รับไฟและเชื่อมต่อสำเร็จ ให้ตรวจสอบสถานะกล้องบน NVR หรือระบบบริหารจัดการ
5. ตั้งค่าเครือข่าย
กำหนด IP Address ของกล้อง, NVR และอุปกรณ์ Network ให้อยู่ในเครือข่ายที่สามารถสื่อสารถึงกันได้ จากนั้นตั้งค่าพอร์ตและฟังก์ชันต่าง ๆ ของ Switch ตามลักษณะงาน เช่น VLAN, STP/RSTP และ Link Aggregation
6. ใช้ PoE Watchdog
หากกล้องบางตัวหยุดตอบสนอง สามารถใช้ฟังก์ชัน PoE Watchdog เพื่อช่วยตรวจสอบอุปกรณ์และสั่งรีสตาร์ต PoE ของพอร์ตที่มีปัญหาได้ เหมาะสำหรับระบบ CCTV ที่ต้องการลดการเข้าหน้างานเพื่อแก้ไขปัญหา
7. การใช้งานระยะไกล
หากต้องการติดตั้งกล้องในพื้นที่ที่อยู่ห่างจาก Switch สามารถใช้โหมด Long Range PoE ที่รองรับการส่งสัญญาณได้ไกลสูงสุดประมาณ 300 เมตร โดยต้องพิจารณารุ่นกล้อง คุณภาพสาย และสภาพแวดล้อมในการติดตั้งร่วมด้วย

Diagram (แผนภาพการเชื่อมต่อ)


ข้อดี

• รองรับ PoE 16 พอร์ต สามารถเชื่อมต่อกล้อง IP และจ่ายไฟผ่านสาย LAN ได้โดยไม่ต้องเดินสายไฟแยกสำหรับแต่ละกล้อง
• PoE Power Budget สูงสุด 230W รองรับการติดตั้งกล้องหลายตัวในระบบเดียว
• รองรับ PoE ระยะไกลสูงสุด 300 เมตร ช่วยเพิ่มความยืดหยุ่นในการติดตั้งอุปกรณ์ในพื้นที่ห่างจาก Switch
• มี Gigabit Uplink ช่วยรองรับการเชื่อมต่อกับ NVR, Router หรือ Switch หลักได้อย่างมีประสิทธิภาพ
• PoE Watchdog ช่วยตรวจสอบอุปกรณ์ PoE และรีสตาร์ตกล้องที่ไม่ตอบสนองโดยอัตโนมัติ
• รองรับ VLAN และ STP/RSTP ช่วยจัดการโครงสร้างเครือข่ายและลดปัญหา Network Loop
• มีระบบป้องกันไฟกระชาก 6kV ช่วยเพิ่มการป้องกันอุปกรณ์จากแรงดันไฟกระชากที่พอร์ต PoE
• ตัวเครื่องแบบ Rack Mount เหมาะกับงานติดตั้งในตู้ Rack และห้องควบคุมระบบ

ประโยชน์ในการใช้งาน

• เหมาะสำหรับ ระบบ CCTV ขนาดกลางถึงขนาดใหญ่ ที่มีกล้อง IP หลายตัว
• ช่วยลดจำนวนสายไฟและอุปกรณ์จ่ายไฟ ทำให้การติดตั้งระบบเป็นระเบียบมากขึ้น
• สามารถรวมการเชื่อมต่อกล้องหลายตัวไว้ที่ Switch เดียว ช่วยให้ง่ายต่อการดูแลและบำรุงรักษา
• เหมาะสำหรับ สำนักงาน ร้านค้า โรงงาน โกดัง โรงเรียน และอาคารต่าง ๆ
• ฟังก์ชัน PoE Watchdog ช่วยลดเวลาและค่าใช้จ่ายในการเข้าตรวจสอบกล้องเมื่อเกิดปัญหา
• ฟังก์ชันจัดการเครือข่ายช่วยให้สามารถแบ่งและควบคุมระบบ Network ให้เหมาะกับลักษณะการใช้งาน

ข้อควรระวัง

• ตรวจสอบว่าอุปกรณ์ปลายทางรองรับมาตรฐาน IEEE 802.3af/at ก่อนเชื่อมต่อ PoE
• ไม่ควรใช้กำลังไฟรวมของอุปกรณ์ PoE เกิน 230W
• กำลังไฟสูงสุดที่จ่ายต่อพอร์ตควรไม่เกิน 30W
• การใช้งาน Long Range PoE ระยะไกล ควรใช้สาย LAN ที่มีคุณภาพและเหมาะสมกับระยะทาง โดยระยะ 300 เมตรเป็นเงื่อนไขการใช้งานที่ขึ้นอยู่กับอุปกรณ์และสภาพการติดตั้ง
• ควรตรวจสอบหัว RJ45 และสาย LAN ให้แน่นหนาและไม่มีความเสียหายก่อนใช้งาน
• ติดตั้ง Switch ในบริเวณที่ แห้ง อากาศถ่ายเทสะดวก และไม่มีความร้อนหรือความชื้นสูง
• ไม่ควรวางสิ่งของปิดกั้นช่องระบายอากาศของตัวเครื่อง
• ควรใช้ไฟฟ้าตามแรงดันที่ผู้ผลิตกำหนด และติดตั้งระบบป้องกันไฟกระชากที่เหมาะสม
• ก่อนปรับแต่ง VLAN, STP/RSTP หรือการตั้งค่า Network ควรสำรองและตรวจสอบโครงสร้างระบบเดิม เพื่อป้องกันปัญหาอุปกรณ์สื่อสารกันไม่ได้
• หากติดตั้งภายนอกอาคาร ควรมีตู้หรืออุปกรณ์ป้องกันที่เหมาะสมกับสภาพแวดล้อม ไม่ควรนำตัว Switch ไปสัมผัสน้ำหรือฝนโดยตรง


อุปกรณ์ที่จะได้รับ
1) HIKVISION DS-3E1318P-EI(B) จำนวน 1 เครื่อง
2) ไฟ AC Power Cord จำนวน 1 เส้น
3) ชุดอุปกรณ์สำหรับติดตั้งตู้ Rack จำนวน 1 ชุด
4) คู่มือการใช้งาน/เอกสารผลิตภัณฑ์ จำนวน 1 ชุด
